雙金屬片標準熱繼電器

提供過載等級10級/10A 保護

缺相保護

溫度計算保護

輔助觸點(1NO  /  1NC)

帶測試功能的輔助觸頭

手/自動復位選擇

帶停止按鈕

跳脫指示

可選擇遠程的接線復位 和 外置附件復位

認證：cULus, CE marked

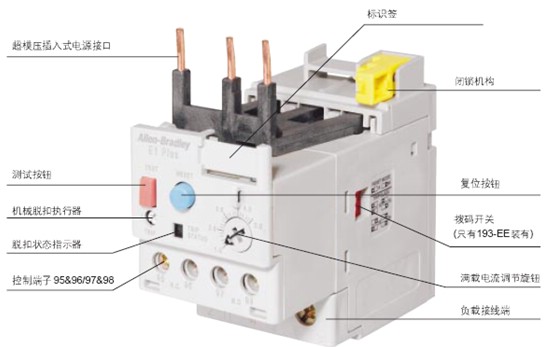

E1 Plus過載繼電器

1) 產品概述

區別于機電式過載繼電器，E1 Plus過載繼電器是直接檢測電機電流。因此，基于電流檢測的過載保護能更加準確的建立電機的熱模型。另外，在規定的運行溫度范圍內，基于電流檢測的過載保護方法不會受到環境溫度的影響。

E1 Plus過載繼電器的核心是一塊ASIC（特定用途集成電路）芯片，它將通過全固態電子器件實現對電機熱模型的精確計算。ASIC芯片可以連續處理電機電流數據，準確計算電機的熱容量利用率。

熱容量記憶電路允許E1 Plus過載繼電器對電機運行，停止時的發熱、冷卻過程進行建模，確保能夠準確保護熱態或冷態的電機。

E1 Plus過載繼電器還內置了獨立的缺相檢測電路，從而能夠?qū)θ毕喙收涎杆俚淖龀龇磻?yīng)，典型的反應時間為3秒。



2) 產品特點描述

-自供電：接線方式與傳統的機電設備一樣，無需額外的接線

-固態設計：提供精確、可靠和可重復的操作

-增強的保護功能：基于電流測量的設計可以提供準確的熱過載保護性能，同時還能實現缺相保護；

-靈活的調節方式：提供5：1的可調范圍，在EE版本中，可以通過撥碼開關設定脫口級別和復位模式，提供了更高的靈活性。

- 插入式連接方式：在點擊起動器組裝時，羅克韋爾自動化提供了無以倫比的高可靠性連接方式；

- 模塊化結構：采用專利的設計方式，可以再設備的側面連接不同的可與EE版本兼容的附件以方便地進行擴展。
